PEM-4010L型电磁场磁体

1、概述

1.1、PEM-4010L型电磁铁电磁场采用四立柱形结构式的稳恒磁场装置，磁场电磁铁具有视野开阔、外形美观、结构可靠、磁场强度高、磁场强度大小调节方便的特点。

1.2、PEM-4010L磁场电磁铁工作气隙调节轻便灵活，极头处设有螺纹更换方便，极面直径为φ80mm，工作气隙为60mm。

1.3、PEM-4010L磁场电磁铁工作气隙调整结构技术设计合理，采用水箱式冷却结构，工作磁场稳定。

1.4、PEM-4010L磁场电磁铁采用H级电磁线，既可用于磁场参数的测量，在小气隙时可用于铁氧体等磁性产品的充磁。

2、技术参数

2.1、极柱直径：φ120mm

2.2、极面直径：φ80mm

2.3、工作气隙：0～60mm连续可调

2.4、磁场强度：工作气隙10mm时，H ≥ 2.3T

2.5、磁场强度：工作气隙30mm时，H ≥ 1.2T

2.6、磁场强度：工作气隙40mm时，H ≥ 1.0T

2.7、剩    磁：气隙10mm时，H ≤10mT

2.8、工作电流：DC 0～15A

2.9、磁体重量：300kg

2.9、冷却方式：水箱式冷却。

2.10、磁体尺寸：580mm*550mm*740mm

2.11、固定架尺寸：800mm*700mm*650mm

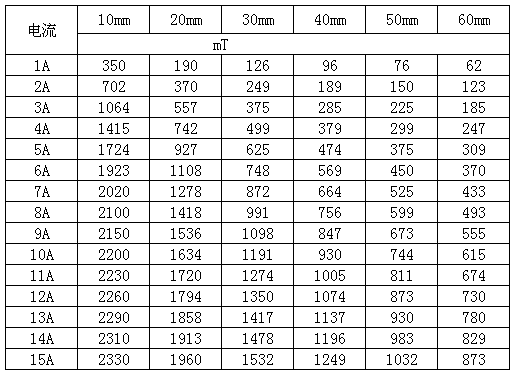

3.0、磁场参考表
