1、概述

亥姆霍兹磁场线圈是由一对相同的、共轴的、彼此平行的各密绕有 N 匝电流线圈所组成。结构简单，能产生均匀性较好的磁场。

HM-100M亥姆赫磁线是在亥姆霍兹线圈的基础上，增加轨道和线圈移动锁紧装置，两个线圈之间的距离为半径时，本磁场发生器为亥姆线圈磁场发生器；两个线圈之间的距离调节到不同位置时，本装置就是普通的平行同轴线圈磁场发生器。

2、特点

HM-100M亥姆赫磁线圈的主要特点是线圈的空间开阔，便于使用 ；

HM-100M亥姆赫磁线圈的磁场与供电电流有很好的线性关系；

HM-100M亥姆赫磁线圈的两个线圈之间的距离可以调整；

HM-100M亥姆赫磁线圈采用轨道轴承固定连接，线圈距离调整方便；

HM-100M亥姆赫磁线圈带有位置锁紧螺杆、定位准确可靠。

3、工作原理

亥姆赫磁线圈是用两个半径和匝数完全相同的线圈，将其同轴排列并令间距等于半径，串接而成的线圈。用它可以产生极微弱的磁场直至数百Gs的磁场，可用于地球磁场的抵消补偿、检测永磁体特性等。

HM-100M亥姆赫磁线圈采用直线轴承和不锈钢光杆作为移动机构，调节方便省力、定位准确。

5、技术参数

亥姆线圈维度：一维

线圈内孔直径：Φ100mm

中心磁感强度：200 Gs （亥姆线圈位置）

工作电流：0-3A

功    率：<200W

冷却方式：自然风冷。

重量：30kg

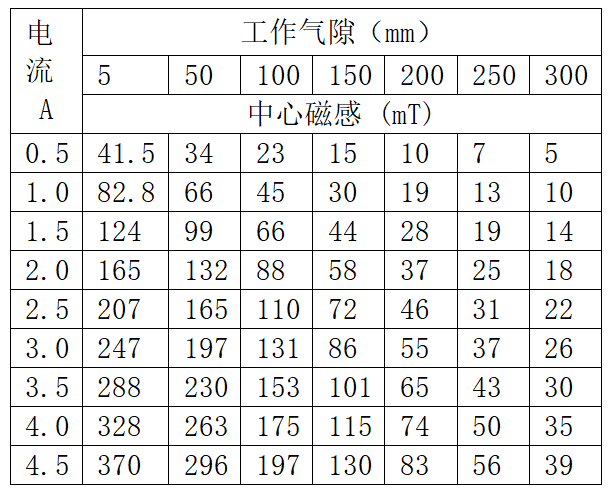

6、磁场参考表
